Technische Daten der Führungsschiene
Je nach Motorsägenhersteller und Sägenmodell kommen unterschiedliche Führungsschienen zum Einsatz. Im Wesentlichen sind es vier technische Merkmale, die zur Bestimmung der Schiene beitragen:
- Der Anschluss
- Die Schwertnutbreite
- Die Schienenspitze
- Die Führungsschienenlänge
Nahezu alle Hersteller beschriften ihre Führungsschienen mit systemrelevanten, technischen Daten wie z.B.:
- Treibgliedstärke
- Führungsschienenlänge
- Teilung
- Anzahl der Treibglieder = Kettenlänge
- Teilenummer

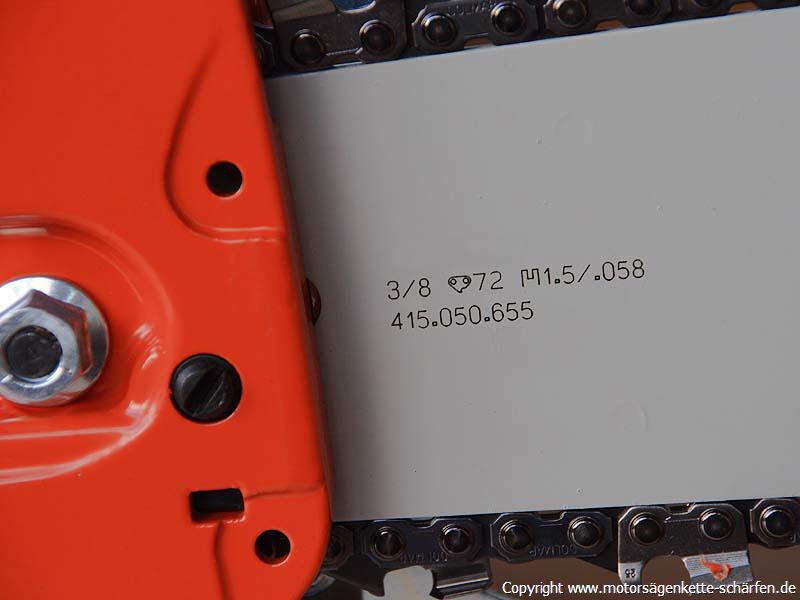

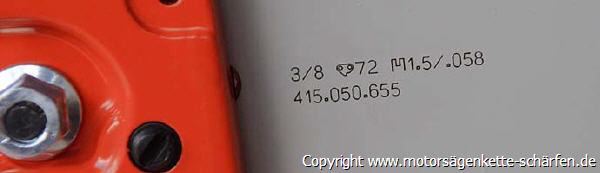

Abb. 4
Müssen also Bauteile wie Ritzel, Sägekette oder die Führungsschiene neu beschafft werden, finden sich die entsprechenden technischen Daten auf der Führungsschiene, meistens unmittelbar vor dem Schienenanschluss. (s. Abb. 4). Ausnahmen bilden allerdings die Schienen ohne Umlenkstern, da hier eine Verwendung von unterschiedlichen Kettenteilungen auch zu unterschiedlichen Treibgliedzahlen führen kann.
3/8" beschreibt die Kettenteilung. Die Kettenteilung gibt den durchschnittlichen Abstand der Nietbolzen an, mit denen die Sägekette vernietet wird.
72 DL gibt die Anzahl der Treibglieder einer Kette an. Die Länge einer Sägekette wird demnach nicht in Zentimeter angegeben, sondern drückt sich durch die Anzahl der Treibglieder aus.
0,58" bzw. 1,5mm beschreibt das Maß der Nutbreite einer Führungsschiene.
